KL - 19. Stahlbau

  1. In welcher Norm ist der Stahlbau geregelt?
    SIA-Norm 263
  2. Was sind vorteile von Stahl?
    • Sehr weites Anwendungsgebiet
    • Grosses Tragfähigkeit
    • Grosse Spannweiten möglich
    • Kleine Stützenquerschnitte
    • Vielfältige Konstruktionsformen möglich
    • Kurze Bauzeiten
    • Verbundbauweise mit Beton möglich
    • Mechanische Beanspruchung möglich
    • Wiederverwendbar (Schrott)
  3. Was sind Nachteile von Stahl?
    • Stahl korrodiert (rostet)
    • Schutzanstriche erforderlich
    • Teilweise Brandschutzmassnahmen nötig
    • Bei falsch gewähltem Korrosionsschutz, teilweise grosser Unterhalt nötig
  4. Wie sieht der Generelle Bauablauf aus?
    Grundsätzlich werden Stahlbauten so geplant, dass die meisten Schweissarbeiten in der Werkstatt ausgeführt werden können. Auf der Baustelle werden dann die vorfabrizierten Teiel nur nch zusammengeschraubt. Wird auf der Baustelle geschweisst nennt man die eine Montageschweissung.
  5. Welche fünf Schweissnähtstärken wärden unterschieden?
    • A Schweissungen mit sehr hohen Anforderungen
    • B Schweissungen an dynamisch belasteten Bauwerken
    • C Schweissungen für normal belastete Bauwerke und Fassaden
    • D Schweissungen für nichttragende Bauteile und Innenausbau
    • E Ohne Spezifikationen
  6. Was gibt es für Schweissungen?
    • Elektro- und Lichtbogenschweissungen
    • Gasschmelzschweissen
  7. Elektro- und Lichtbogenschweissungen sind im Stahlbau die gebräuchlichen Schweissmethoden. Die Stahlteile müssen dabei geerdet werden. Der Strom fliesst über die Metallelektroden. Die Schweissnaht wird schichtweise aufgetragen. Es erfolgt keine Qualitätsverminderung bie den Stahlteieln.
  8. Gasschmelzschweissen Ist im Stahlbau eher unübluch. Bei autogenen Schweissen werden Grundmaterial und Schweissdraht durch Gasflamme erhitzt bzw. flüssig gemacht. Um Qualitätsvermiderungen zu vermeiden, ist eine Vorwärmung des Grundmaterials (Anlassen) und ein langsames Abkühlen von Grundmaterial und Schweissnaht nötig.
  9. Was gibt es im Stahlbau für Verbindungsmittel?
    • Nieten (eher veraltet)
    • Schrauben
    • Schweissen
  10. Image Upload 2
    SBS - Stahlbauschraube
  11. Image Upload 4
    SHV - Hochfeste Schraube
  12. Hochfeste Schrauben können vorgespannt werden.

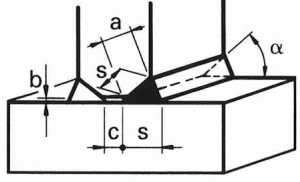

  13. Image Upload 6
    Durchgeschweisste Naht
  14. Image Upload 8
    Kehlnaht
  15. 1 ?
    Image Upload 10
    1. Pfette
  16. 2 ?
    Image Upload 12
    2. Trapezblech (gilt auch als Verband)
  17. 3 ?
    Image Upload 14
    3. Dampfsperre
  18. 4 ?
    Image Upload 16
    4. Abstandhalter
  19. 5 ?
    Image Upload 18
    5. Wärmedämmung
  20. 6 ?
    Image Upload 20
    6. Wassersperre
  21. 7 ?
    Image Upload 22
    7. Abstandhalter
  22. 8 ?
    Image Upload 24
    8. Z-Profil
  23. 9 ?
    Image Upload 26
    9. Trapezblech
  24. 10 ?
    Image Upload 28
    10. Befestigungsschraube
  25. 1 ?
    Image Upload 30
    1. Stütze
  26. 2 ?
    Image Upload 32
    2. Kassettenblech (Verband)
  27. 3 ?
    Image Upload 34
    3. Dichtugsband
  28. 4 ?
    Image Upload 36
    4. Wärmedämmung
  29. 5 ?
    Image Upload 38
    5. Abstandhalter
  30. 6 ?
    Image Upload 40
    6. Trapezblech
  31. 7 ?
    Image Upload 42
    7. Befestigungsschraube
